[5과목 정보시스템 구축 관리] 소프트웨어 개발 방법론 활용 - 179. 스위치 (Switch)

1. 스위치 분류

브리지와 같이 LAN과 LAN을 연결하여 훨씬 더 큰 LAN을 만드는 장치

1) L2 스위치

• OSI의 2계층(데이터 링크)
• 일반적으로 부르는 스위치
• MAC 주소를 기반으로 프레임을 전송
• 동일 네트워크 간의 연결만 가능

2) L3 스위치

• OSI의 3계층(네트워크)
• L2 스위치에 라우터 기능이 추가
• IP 주소를 기반으로 패킷을 전송
• 서로 다른 네트워크 간의 연결 가능

3) L4 스위치

• OSI의 4계층(전송 계층)
• 로드밸런서가 달린 L3 스위치
• IP 주소 및 TCP/UDP를 기반으로 사용자들의 요구를 서버의 부하가 적은 곳에 배분하는 로드밸런싱 기능을 제공

4) L7 스위치

• OSI의 7계층(응용계층)
• IP 주소, TCP/UDP 포트 정보에 패킷 내용까지 참조하여 세밀하게 로드밸런싱



2. 스위칭 방식

프레임을 전달하는 방식에 따라 구분됨

1) Store and Forwarding

• 데이터를 모두 받은 후 스위칭하는 방식

2) Cut-through

• 데이터의 목적지 주소만을 확인한 후 바로 스위칭하는 방식

3) Fragment Free

• Store and Forewarding과 Cut-through 방식의 장점을 결합한 방식



3. 백본 스위치(Backvorn Switch)

• 백본 : 여러 네트워크를 연결할 때 중추적 역할을 하는 네트워크
• 모든 패킷이 지나가는 네트워크 중심에 배치
• 대규모 트래픽을 처리하려면 고성능의 백본 스위치 사용
• 주로 L3 스위치가 백본 스위치 역할을 함



4. Hierarchical 3 Layer 모델

1) 액세스 계층(Access Layer)

• 사용자가 네트워크에 접속할 때 최초로 연결되는 지점
• 사용자들로부터 오는 통신을 집약해서 디스트리뷰션 계층으로 전송
• 액세스 계층에 배치되는 장비는 성능은 낮아도 되지만, 포트수는 사용자수만큼 있어야 함
•  L2 스위치 사용

2) 디스트리뷰션 계층(Distribution Layer)

• 액세스 계층의 장치들이 연결되는 지점
• 액세스 계층에서 오는 통신을 집약해서 코어 계층으로 전송
• LAN간에 라우팅 기능을 수행
• 라우터, L3 스위치 사용

3) 코어 계층(Core Layer) = 백본계층

• 디스트리뷰션 계층에서 오는 통신을 집약해 인터넷에 연결하는 계층
• 전자우편, 인터넷 전솝, 화상 회의 등의 기능 수행
• 백본 스위치 사용

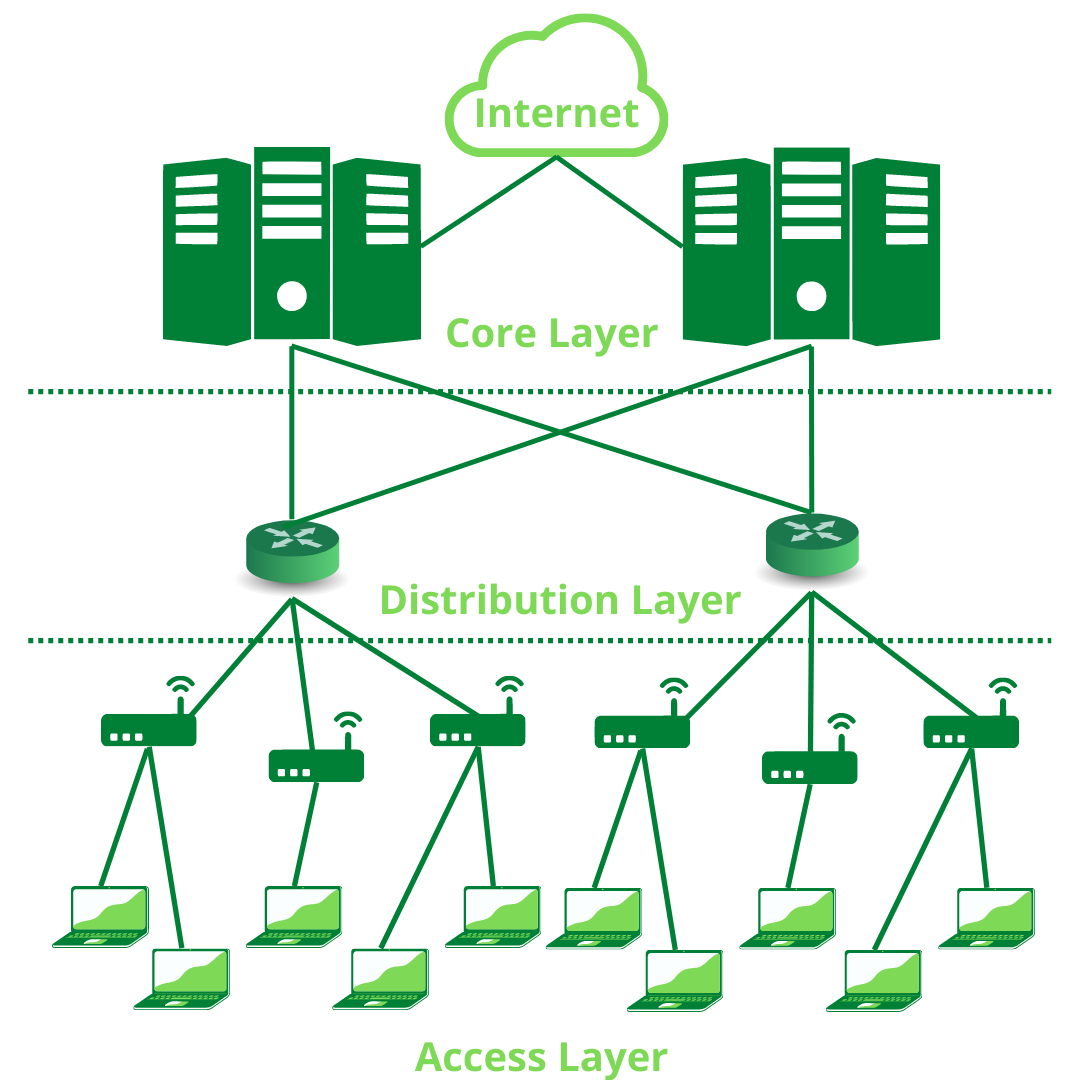

Hierarchical 3 Layer 모델
